落入塔利班之手的“扫描鹰”


■向元烨

在阿富汗战场上,政府军的溃败,导致美军援助的大量装备成为塔利班的战利品。近日,塔利班对外展示缴获的部分装备,其中包括3个崭新的“扫描鹰”无人侦察机。

据塔利班公布的视频显示,这些“扫描鹰”无人侦察机是在坎大哈空军基地缴获的。该无人机由波音公司研发,一套完整系统包括4架无人机、一个地面站、一个视频终端、一个起飞用的弹射器和一个降落用的“天钩”系统。从塔利班缴获的无人机包装和数量看,他们在该基地内至少缴获了一套完整系统。

“扫描鹰”无人侦察机是一种小型无人机,长1.71米,翼展3.1米,最大起飞重量26.5千克,尽管尺寸不大,但续航能力较强。当采用汽油发动机时,该机最大续航时间22小时,超过一些中型无人机的续航时间。当采用重油发动机时,最大续航时间达到28小时。另外,该机最大飞行速度41.2米/秒,实用升限5950米,在2000米以上高度飞行时,从地面很难看清其行踪,隐蔽性较好。

除有两种发动机模块外,“扫描鹰”无人侦察机还配有两种侦察模块。其中,EO950光电侦察模块有高清白光和红外热成像双通道,既能成像1200万像素的高清照片,还能拍摄高清热成像视频,同时具备数码变焦和移动目标跟踪能力,再加上高清白光通道画面,使得该无人机能执行全天候侦察任务。

通信控制方面,“扫描鹰”无人侦察机通过S波段下行加密链路进行数据的点对点微波视距传输,最大通信距离100千米。控制系统包括惯性导航系统和GPS卫星导航系统,飞行路线由地面控制站规划,每个地面站可同时控制8架无人机执行任务,控制人员为两名。

“扫描鹰”无人侦察机的起飞和回收方式也值得一提。起飞是通过“超级楔子”轨道弹射器弹射,这个弹射器前窄后宽,外形像楔子,因此得名。回收时依靠一款“天钩”系统,采用类似钓鱼的回收方式。“天钩”系统展开后,支撑杆会垂下一根特殊的拦阻绳,返航的无人机朝这根绳子飞去,用机翼末端的钩子去挂拦阻绳,挂上后绳子会强行让无人机停下。这种回收方式看似难,但在GPS卫星导航系统的辅助下,实际操纵较容易。

外界分析,尽管塔利班只展示了3架“扫描鹰”无人侦察机,但其实际缴获数量可能不止这些。据美军援助记录显示,美军曾分4次共向阿富汗政府军提供120架“扫描鹰”无人侦察机作为援助。随着阿富汗政府军在战场上节节溃败,落入塔利班之手的这型装备或许远超3架。

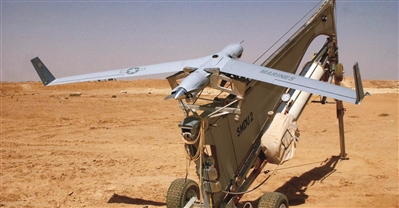

上图:“扫描鹰”无人侦察机用“超级楔子”轨道弹射器弹射起飞

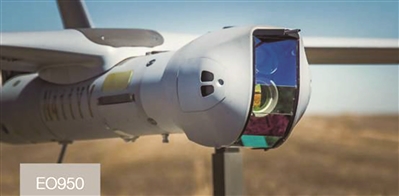

下图:机头搭载的EO950光电侦察载荷具备全天候侦察功能
