中国共产党党徽制法说明

来源:新华网责任编辑:菅琳
2015-08-03 09:07

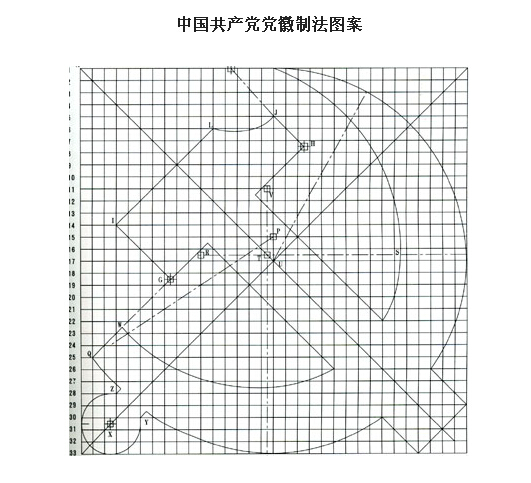

1 将一正方形分为32等分,分格线条编号为横向1~33,竖向1′~33′。画出对角线AC、BD。

2 锤头的画法:连接E(29、33′)、F(33、29′),并从E、F两点作AC的平行线,构成锤把。从G点(8、918′、19′的中点)作BD的平行线至H(19、207′、8′的中点),从G、H两点分别作AC的平行线至I(4、14′)、J(17、5′),从I点作BD的平行线,以K点(13、141′的中点)为圆心、KJ为半径画弧交于L点,构成锤头。

3 镰刀的画法:以M点(17、17′)为圆心、MN(N点为17、1′)为半径画弧⌒NO(O点为17、33′);以P点(17、15′)为圆心、PO为半径画弧,与HG的延长线交于Q点;以R点(1116′、17′中点)为圆心、RN为半径画弧,与通过R点的水平线交于S点;以T点(16、1716′、17′的中点)为圆心、TS为半径画弧,与通过T点的垂直线交于U点;以V点(16、1711′中点)为圆心、VU为半径画弧,与HG的延长线交于W,构成镰刀。以X点(3、430′、31′的中点)为圆心作圆与AB、BC线相切,从Y点(6、30′)、Z点(4、28′)分别作直线平行于BD,构成镰刀把。
